EN61000-4-8：2010電磁兼容性（EMC）-第4-8部分：測試和測量技術-工頻磁場抗擾度測試（IEC61000-4-8：2009）

模擬：IEC61000-4-8：2009電磁兼容性（EMC）-第4-8部分：測試和測量技術-工頻磁場抗擾度測試

替換：EN61000-4-8：1993+A1：2001電磁兼容性（EMC）-第4-8部分：測試和測量技術-工頻磁場抗擾度測試



本版本的新功能：

•適用范圍旨在覆蓋60Hz磁場;

•修改測試裝置的特性，性能，驗證;

•參考地平面和測試設置詳細信息已更改。





范圍

國際標準EN61000-4-8：2010定義了工業設施和發電廠，中壓和高壓變電站附近的住宅和商業場所50Hz和60Hz工頻的磁場抗擾度測試要求。

本標準無意測試由于電容或電感耦合引起的與電纜耦合的干擾相關的現象。

該標準的目的是為家庭，商業，輕工業，工業設備的電氣和電子設備進行性能測試時建立一個通用且可重復的基礎，這些設備在工頻下暴露于連續和短期磁場。



一般

      在電力線頻率處產生的磁場都在附近。我們使用的電子設備在各種場所受到這些領域的影響：住宅和商業場所，工業設施和發電廠，以及中高壓分站。磁場源通常是在導體中流動的電力線電流，或偶爾在附近設備中流動的變壓器。在正常工作條件下，電力線頻率電流在導體中連續流動，產生連續或穩定的電力線頻率磁場。



      當發生某種類型的故障時，故障狀況可導致導體中流過相對高的電流，如果像保險絲這樣的保護裝置，這種高電流可能只存在很短的時間，斷路器或其他保護電路中斷流量。在某些電子設備的初始電源接通期間，也可能暫時存在高電流。在電流流動時會產生相對較高的磁場，但同樣只會持續很短的時間。



      用于測試磁場抗擾度的設備的方法是通過用測試發生器驅動大線圈并將設備放置在線圈的中心來產生已知場強的受控磁場，從而使設備經受磁場，在電流流動時會產生相對較高的磁場，但同樣只會持續很短的時間。用于測試磁場抗擾度的設備的方法是通過用測試發生器驅動大線圈并將設備放置在線圈的中心來產生已知場強的受控磁場，從而使設備經受磁場。



      在電流流動時會產生相對較高的磁場，但同樣只會持續很短的時間。用于測試磁場抗擾度的設備的方法是通過用測試發生器驅動大線圈并將設備放置在線圈的中心來產生已知場強的受控磁場，從而使設備經受磁場。

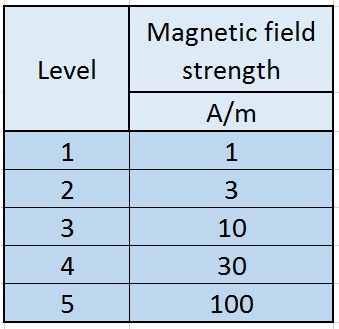

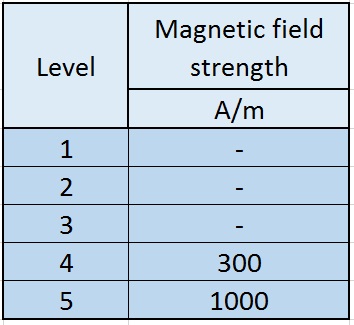

測試水平

      測試水平的選擇取決于被測設備的預期操作環境（EUT）。應根據EUT在其典型工作環境中可能遇到的磁場強度來選擇EUT的適當測試水平。國際標準EN61000-4-8：2010未定義特定產品的特定測試級別，必須采用通用標準或產品標準。

國際標準EN61000-4-8：2010描述了如下環境：

第1類：使用帶電子束的敏感設備的環境等級。

CRT顯示器，電子顯微鏡等。



第2類：保護良好的環境。

沒有電力變壓器和高壓母線的環境。

家庭，辦公室，醫院保護區。



第3類：受保護的環境。

電纜可能泄漏磁場的環境，遠離保護系統的接地導體，數百米的中壓和高壓母線。

商業區，重工業廠房，服務器室，分站控制室。



類4：典型的工業環境

的環境，短輸電線作為BUS-條都存在時，高功率電氣設備可能會泄漏的磁場，保護系統，以米為幾十分之一中電壓和高電壓BUS-條的接地導體的緊密接近。

重工業和發電廠，高壓變電站控制室。



第5類：嚴峻的工業環境

導體和電纜保持十分之一kA的環境，緊鄰保護系統的接地導體，靠近中高壓母線，靠近大功率電氣設備。

重型工業廠房，中高壓電站的開關站區域。





測試程序

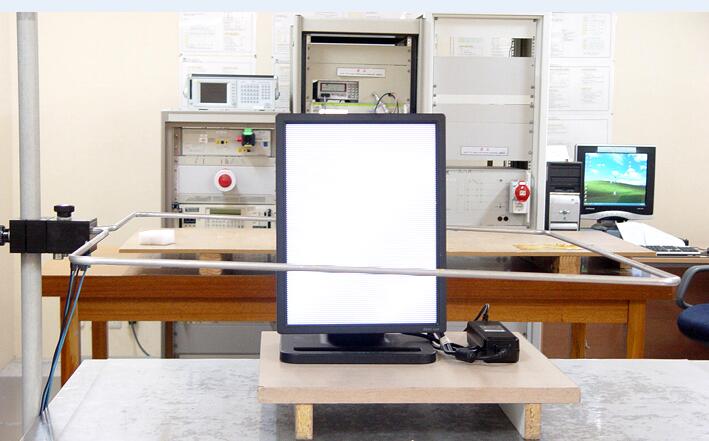

具有已知場強的受控磁場是通過用測試發生器驅動大線圈產生的。測試期間將被測設備置于線圈中間，從而使設備經受磁場。在現場應用期間評估設備的正確操作。

應該嘗試在測試期間充分適應EUT，并充分詢問為易感性而選擇的所有適應模式。

建議使用特殊實驗。



性能標準

測試結果按功能喪失或性能下降進行分類。國際標準EN61000-4-8：2010未定義通過/失敗標準。這由通用或特定產品標準定義。EN61000-4-8：2010定義可用于評估測試性能下的設備的性能標準。



性能標準A

在制造商規定的限制范圍內的正常性能;



性能標準B

暫時喪失功能或性能下降。試驗后自我恢復，無需操作員干預;



性能標準C

暫時喪失功能或性能下降。測試后恢復所需的操作員干預;



績效標準D

不可恢復的功能喪失或性能下降。

硬件或軟件損壞或數據丟失。





制造商的規范可能會定義對EUT的影響，這可能被認為是微不足道的，因此是可以接受的。
